Un squitter HFDL (Enlace de Datos de Alta Frecuencia) es una transmisión periódica desde una estación terrestre HFDL que sirve como mensaje de control para las aeronaves en el sistema de enlace de datos de Alta Frecuencia (HF). Este mensaje, transmitido por cada estación terrestre, informa a la aeronave sobre el estado del sistema, proporciona una referencia de tiempo para el sistema y gestiona el control del protocolo. Las aeronaves pueden utilizar los squitters de diferentes estaciones terrestres para encontrar la mejor opción para establecer una conexión.
Propósito:
El squitter es una parte fundamental del sistema HFDL, que se utiliza para comunicaciones como datos ACARS, comunicación piloto-controlador y seguimiento entre aeronaves y estaciones terrestres.
Temporización:
Cada estación terrestre transmite un squitter cada 32 segundos, y cada estación terrestre tiene su propia diferencia horaria.
Función:
Contiene diversa información para la aeronave, incluyendo códigos de reconocimiento y asignación para las franjas horarias utilizadas para la transmisión de datos.
Conexión:
Cuando una aeronave necesita conectarse al sistema, utiliza el squitter para saltar entre estaciones terrestres, conectándose a la mejor disponible en ese momento.
Si os apetece experimentar, para su decodificación solo necesitas:
- Receptor de radio de HF ya sea un receptor convencional ( con bandas laterales ya que se sintoniza en USB) desde el que puedas meter el audio al PC mediante un cable o sistema bluetooth o bien un pincho sdr y un cable virtual que permita la entrada de audio al programa Sorcerer.( Yo lo hago con mi receptor kenwood y un cable de audio de clavija jack 3.5 de salida de audio del receptor a entrada de micrófono del PC) También es posible usar la recepción remota por medio de websdr o kiwisdr , ya que tienen una extensión que permite la decodificación directa en el programa .
- Programa decodificador, en este caso os presento el Sorcerer que puedes descargar desde AQUí pero hay otros muy interesantes más como el PC-HFDL que permite acceder a mapa con las ubicaciones de las aeronaves.
Os dejo unos pantallazos que he hecho con la configuración básica del programa Sorcerer para empezar a recibir :
Una vez instalado el programa y si está entrando audio verás así la pantalla
Entra en el menú «Add decoder» de la parte superior y selecciona modo PSK y luego ARINC 635 Y haz «enter» para aceptar el modo.

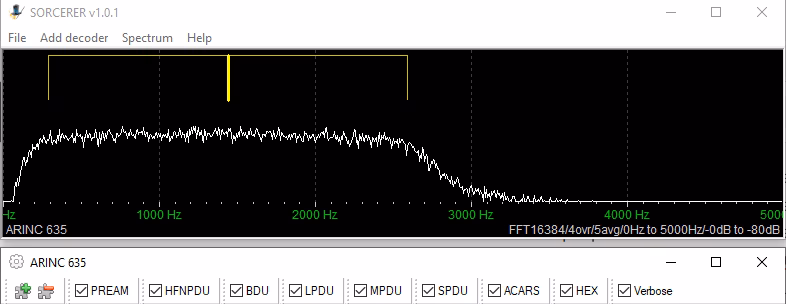

Selecciona todos los ticks disponibles en el menú que aparecerá en la parte superior justo debajo del gráfico de audio.
Y ya estaréis recibiendo y decodificando las transmisiones que irán apareciendo en la pantalla blanca del programa
Recepción con Kiwisdr
Sintonizar la frecuencia y luego en la pestaña de «extensión «seleccionar HFDL. Automáticamente se os abrirá en la parte superior una ventana con al recepción de los mensajes recibidos
En la pestaña a la derecha, arriba de «HFDL options» podréis seleccionar «mapa» donde se ven las estaciones y las aeronaves recibidas .
Recepción en WebSdr
Seleccionáis la frecuencia , os ponéis en recepción modo DIG y luego en la pestaña contigua seleccionáis HFDL, se os abrirá una ventana con la información recibida.
Os dejo acceso al listado de frecuencias mundiales de emisores HFDL de la página de la Asociación Española de Radioescucha pinchando Aquí. También podéis usar el buscador de frecuencias de Shortwave .Live , si usáis este buscador recordad que para encontrar estaciones debéis de buscar por la pestaña de lenguaje «HFDL Squitter»
Si queréis ver qué es lo que se escucha sin decodificar podéis sintonizar 21.955 Khz , frecuencia de la estación de Canarias HFDL que se recibe muy bien desde cualquier lugar de España
Os dejo enlace a uno de los múltiples vídeos que hay disponibles al respecto.
¡Larga vida a la onda corta!
