Portada » Mas allá del broadcasting

Mas allá del broadcasting

Cosas curiosas que podemos encontrar entre los 30khz y los 30mhz . Más allá de las emisiones comerciales

Onda Larga

Estaciones de señal horaria MSF, DCF77, JJY y WWVB entre 40 y 77,5 khz listado de estaciones con su localización en el siguiente enlace https://www.mwlist.org/vlf.php

Radiofaros de navegación aérea fácilmente identificables por su transmisión lenta en CW . Así las NDB o balizas no direccionales las encontraremos entre los 190khz y los 535khz. Podéis encontrar ejemplos y explicación ampliada en el siguiente enlace http://www.fotomadrid.com/verArticulo/125

Por debajo de los 30khz , Very Low Frequency y Ultra Low frequency en frecuencias de 3 a 300hz y solo a modo a curiosidad ya que no es accesible ni por cuestiones legales ni técnicas estarían las comunicaciones con submarinos en inmersión. En este enlace información ampliada https://fuerzanaval.com/el-arte-de-comunicar-con-submarinos/

Navegación , listado de estaciones con su localización en el siguiente enlace https://www.mwlist.org/vlf.php

Por debajo de los 30khz Los sonidos producidos por la naturaleza, tormentas, volcanes etc . Podéis encontrar grabaciones y desarrollo en los siguientes enlaces .https://pijamasurf.com/2015/09/escucha-la-radio-natural-que-transmite-la-tierra-ondas-de-muy-baja-frecuencia-vlf/ y https://vlfstanford.ku.edu.tr/research_topic_inlin/introduction-vlf/

listado de radiofaros aéreos españoles

Frec. Khz. Indicativo Identificación Código Morse Latitud Longitud Radiofaro de Provincia
256.0 SCA … -.-. .- Salamanca Salamaca
258.0 FT ..-. – Fuerteventura Islas Canarias
258.0 VGO …- –. — Vigo Pontevedra
260.0 SPP … .–. .–. Sevilla Sevilla
265.0 AOG-9 .- — –. —-. 36º38’37» N 06º19’00» W Rota Cádiz
278.0 GD ..-. -.. Las Palmas Las Palmas
280.0 POS .–. — … 39º54’40» N 03º05’55» E Pollensa (Mallorca) Illes Balear
285.0 LG .-.. –. Lugo Lugo
285.0 VS …- … Cuatro Vientos Madrid
287.3 BR -… .-. Cap Bear Francia
287.3 PN .–. -. Le Planier Francia
289.6 B -… 36º11’06» N 06º02’06» W Cabo Trafalgar Cádiz
289.6 O — 36º00’08» N 05º36’28» W Tarifa Cádiz
290.0 CTE -.-. – . Castellón Castellón
291.0 ARN .- .-. -. Arbancón Guadalajara
291.9 MH — …. 39º51’50» N 04º18’17» E Mahón (Menorca) Illes Balear
291.9 OR — .-. 41º19’34» N 02º09’12» E Llobregat Barcelona
291.9 SN … -. 41º53’36» N 03º12’10» E Cabo San Sebastian Girona
292.0 BRB -… .-. -… Barcial del Barco
292.0 MLL — .-.. .-.. Melilla Melilla
294.2 NO -. — 38º44’10» N 00º14’12» E Cabo de La Nao Valencia
294.2 PA .–. .- 37º38’09» N 00º41’21» W Cabo de Palos Murcia
295.0 CUC -.-. ..- -.-. Cuenca Cuenca
296.5 MA — .- 43º27’08» N 02º45’15» W Cabo Machichaco Vizcaya
296.5 MY — -.– 43º29’25» N 03º47’28» W Cabo Mayor Cantabria
296.5 VS …- — 42º11’09» N 08º48’47» W Cabo Estay
298.0 BJZ -… .— –.. Talavera La Real Badajoz
298.8 AS .- … 39º58’03» N 00º01’09» E Castellón Castellón
298.8 FI ..-. .. 39º27’32» N 02º31’24» E Cala Figuera (Mallorca) Illes Balear
298.8 GA –. .- 36º42’56» N 04º24’48» W Málaga Málaga
298.8 TA – .- 36º43’25» N 02º11’30» W Cabo de Gata Almeria
298.8 UD ..- -.. 41º03’18» N 01º10’12» E Cabo Salou Tarragona
300.0 ZMR –.. — .-. Zamora Zamora
301.1 BA -… .- 43º47’10» N 07º41’04» W Estaca de Vares Lugo
301.1 IA .. .- 43º22’12» N 04º44’54» W Llanes Asturias
302.0 CLS -.-. .-.. … Calles Valencia
307.5 PA .–. .- Palma de Mallorca Illes Balear
308.0 VT …- – Vitoria Alava
310.0 AMR .- — .-. 36º50’55» N 02º22’40» W Almeria Almeria
310.0 LZ .-.. –.. Lanzarote Las Palmas de Gran Canaria
310.3 FI ..-. .. 42º52’56» N 09º16’20» W Cabo Finisterre A Coruña
310.3 RO .-. — 42º06’14» N 08º53’50» W Cabo Silleiro Pontevedra
310.3 VI …- .. 43º09’41» N 09º12’48» W Cabo Villano A Coruña
313.5 PQ .–. –.- Porquerolles Francia
315.0 SL … .-.. Guillena Sevilla
317.0 TES – . … Tenerife Sur Santa Cruz de Tenerife
319.0 BGR -… –. .-. 41º57’00» N 03º13’00» E Bagur Girona
319.0 ECV . -.-. …- Colmenar Viejo Madrid
321.0 ABT .- -… – Albacete Albacete
321.0 GZM –. –.. — Ginzo de Limia Ourense
323.0 BIL -… .. .-.. Bilbao Vizcaya
325.0 AVS .- …- … 43º33’30» N 06º01’38» W Aviles Asturias
325.0 QU –.- ..- 41º17’02» N 02º00’30» E Barcelona Barcelona
328.0 HIG …. .. –. 43º23’15» N 01º47’39» W San Sebastian Guipuzcoa
330.0 LEN .-.. . -. León León
330.0 RMA .-. — .- 36º39’33» N 04º28’54» W Málaga Málaga
335.0 TRL – .-. .-.. Torralba Huesca
338.0 SNR … -. .-. Santander Cantabria
340.0 SEO … . — Seo de Urgel Lleida
340.0 VLC …- .-.. -.-. 39º26’16» N 00º20’48» W Valencia Valencia
342.0 VLD …- .-.. -.. Valladolid Valladolid
344.0 MN — -. 39º50’11» N 04º12’43» E Menorca (Menorca) Illes Balear
345.0 ATR .- – .-. Alcantarilla Murcia
346.0 HIJ …. .. .— Hinojosa Córdoba
350.0 SMA … — .- Somosierra Madrid
351.0 CST -.-. … – Costis Illes Balear
356.0 SGO … –. — 39º40’26» N 00º12’24» W Sagunto Valencia
357.0 BGS -… –. … Burgos Burgos
362.0 CJN -.-. .— -. Castejón Cuenca
365.0 VGD …- –. -.. Vitigudino Salamanca
367.0 SBD … -… -.. Sabadell Barcelona
370.0 BLO -… .-.. — 43º19’26» N 02º58’26» W Bilbao Vizcaya
370.0 LD .-.. -.. Tenerife Santa Cruz de Tenerife
372.5 PE .–. . Perpignan Francia
375.0 CMA -.-. — .- Calamocha Teruel
376.0 HR …. .-. Isla del Hierro Islas Canarias
380.0 CCS -.-. -.-. … Cáceres Cáceres
380.0 VNV …- -. …- 41º12’36» N 01º42’24» E Villanueva Barcelona
381.0 LCZ .-.. -.-. –.. 37º40’40» N 00º56’19» W San Javier Murcia
384.0 ADX .- -.. -..- 39º32’55» N 02º23’40» E Andraitx (Mallorca) Illes Balear
385.0 TLD – .-.. -.. Toledo Toledo
389.0 BV -… …- La Palma Santa Cruz de Tenerife
389.0 ZRZ –.. .-. –.. Zaragoza Zaragoza
394.0 IBZ .. -… –.. 38º54’50» N 01º28’04» E Ibiza (Ibiza) Illes Balear
399.0 MTN — – -. Matacan Salamanca
401.0 LRA .-.. .-. .- 43º21’56» N 08º19’42» W A Coruña A Coruña
401.0 PTC .–. – -.-. 39º25’35» N 03º15’20» E Porto Colom (Mallorca) Illes Balear
403.0 VTB …- – -… Villatobas Toledo
404.0 LRD .-.. .-. -.. Lleida Lleida
409.0 DGO -.. –. — Santo Domingo La Rioja
410.0 CDB -.-. -.. -… Córdoba Córdoba
412.0 GRN –. .-. -. Girona Girona
416.0 SA … .- Santander Cantabria
417.0 ACD .- -.-. -.. Alcobendas Madrid
417.0 STG … – –. Santiago de Compostela A Coruña
418.0 BLN -… .-.. -. Bailen Jaén
421.0 GE –. . Madrid-Getafe Madrid
423.0 AOG .- — –. Rota Cádiz
423.0 SCA … -.-. .- Salamanca Salamanca
424.0 RES .-. . … Reus Tarragona
426.0 TJA – .— .- Torrejón de Ardoz Madrid
428.0 MNF — -. ..-. Moron Sevilla
429.0 ALT .- .-.. – Alicante Alicante
432.0 NVS -. …- … Navas del Rey Madrid
433.0 JRZ .— .-. –.. Jerez de la Frontera Cádiz
511.0 VPS …- .–. … Sanchidrian Avila
519.0 ALB .- .-.. -… 35º56’25» N 03º02’08» W Alboran Isla Alboran

Extraídas del Vademecum REMER consultado en https://www.ea1uro.com/proteccioncivil/vdm020.htm

Onda Media
Onda Corta

Comunicaciones en fonía en banda aeronáutica vuelos transoceánicos , listados completos en https://www.ea1uro.com/aviones.htmlSe recibe muy bien el control de tráfico aéreo de las islas Azores Santa María radio en 8625khz

VOLMET en HF, información meteorológica en fonía para navegación aérea , listado se puede consultar en https://ea1uro.com/radio/volmet/ Algunas remiten QSL

Información meteorológica en RTTY para navegación marítima. Se pueden escuchar desde España en 10.098 Khz y fácilmente de decodificable con programas como el fldigi

Recepción de weather fax , más información y frecuencias en https://www.hfunderground.com/wiki/Maritime_Fax_Transmissions

Estaciones de números, reminiscencias de la guerra fría, podéis ampliar información en https://www.bbc.com/mundo/noticias/2014/12/141210_emisoras_numeros_mundo_finde_d y ver un ejemplo en el Siguiente vídeo cortesía de nuestro compañero Óscar

INFORMACIÓN SOBRE LAS EMISIONES A NIVEL MUNDIAL DE WEATHER FAX

Continuando con las recepciones meteorológicas ,en el enlace de abajo podéis encontrar listado de transmisiones del servicio meteorológico de la armada de Chile. Lo mejor es que a pesar de ser una estación utilitaria ( esto es No de Broadcasting), acepta informes de recepción y envía unas bonitas QSl, la dirección de envío la podéis encontrar en el apartado «Lista de correos SWL» de nuestra página.

https://meteoarmada.directemar.cl/prontus_meteo/site/artic/20100817/pags/20100817162223.html

EMISORAS COSTERAS DSC

Podéis encontrar frecuencias y forma de contacto en el apartado de direcciones SWL de la página

La llamada selectiva digital o LSD (en Inglés DSC Digital Selective Calling) es una técnica de transmisión automática de llamadas por radio de frecuencias medias (MF), altas (HF) o muy altas (VHF) que, al contrario de la llamada selectiva por tonos, utiliza mensajes codificados en formato digital, es decir que no son verbales. La LSD permite llamar selectivamente a una estación de barco o una estación de tierra, o bien hacer una llamada colectiva a determinados buques/ estaciones costeras

La Llamada Selectiva Digital (DSC) se usa por las siguentes razones:

  1. Guardia automática.
  2. Las alertas usando DSC son muy rápidas (alrededor de 0.5 segundos en la banda VHF marina y 6-7 segundos en la banda de marina de OM/OC) y no se tarda tanto tiempo en llamar como en una llamada manual. Ésto es muy importante en las áreas donde los canales de radiotelefonía son muy usados.
  3. Las llamadas de urgencia se pueden mandar rápidamente simplemente pulsando el boton de «distress».
  4. Hay disponibles varias categorias de llamadas, las cuales son, en orden de preferencia: Alerta, Urgencia, Seguridad y Rutina.

Las siguiente alertas de DSC en OM/OC están disponibles, dependiendo de a quién llamemos:

  • A todos los buques: alerta que recibirán todos los buques con DSC en cercanía.
  • Individual: Alerta destinada a un solo receptor de la radio de OM/OC.
  • Grupo: Alerta destinada a un grupo de receptores que tienen el mismo grupo de MMSI.
  • Geográfico: alerta enviada a una determinada área geográfica.

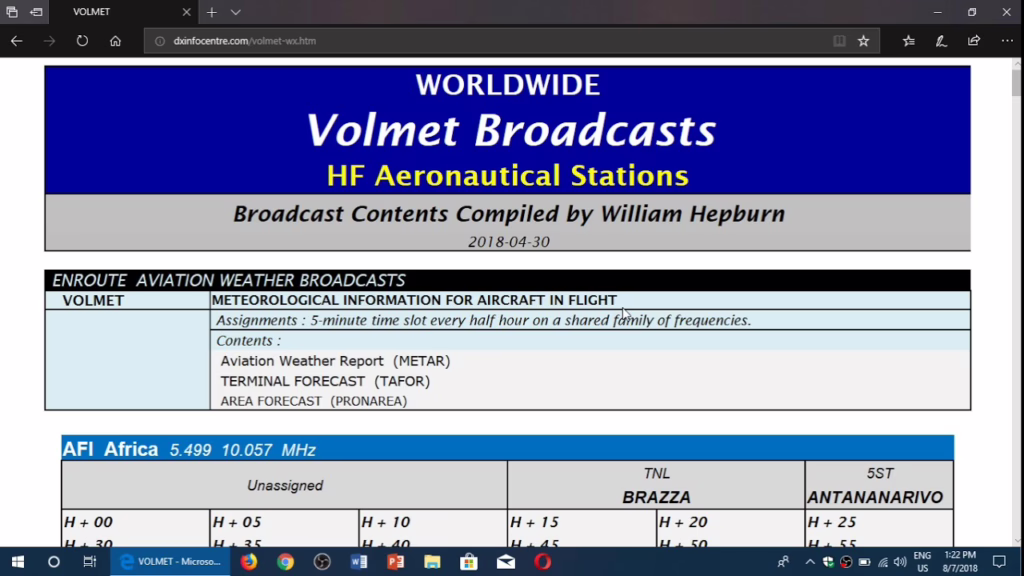

Para los amantes de la aviación y la meteorología dejamos este fantástico enlace a las frecuencias de los VOLMET de navegación aérea en frecuencias HF.

https://dxinfocentre.com/volmet.htm

A continuación listado de frecuencias HF aeronáuticas rescatadas de foros de radioescucha


FRECUENCIAS Y HORARIOS NATVEX ESPAÑA

Recepción en directo navtex en el siguiente enlace https://navtex.lv/ se puede filtrar por tipo de aviso ( SAR, meteo, navegación etc ) así como por zona marítima.

Muy interesante


Comunicaciones interceptadas al enemigo y acciones de guerra en las ondas en el conflicto de las Malvinas 1982

Documento de transcripciones de radio

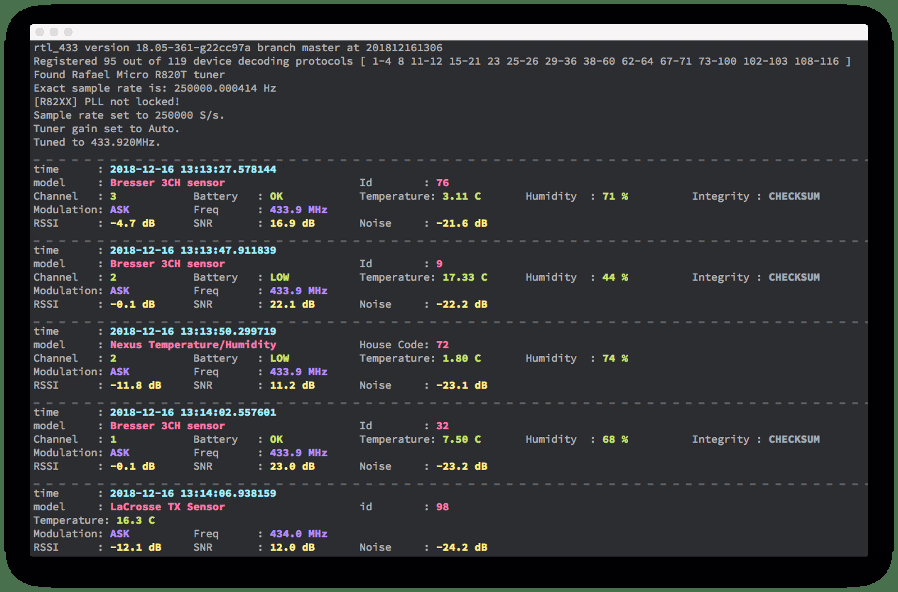

Radioescucha en 433Mhz

Extendiendo el rango de recepción hacia la banda de UHF y más concretamente en 433mhz podemos recibir , analizar y decodificar señales de termostatos, sensores de movimiento, sensores de automóviles, estaciones meteorológicas caseras, domótica en general etc. Para ello se recomienda usar un dispositivo SDR con un software adecuado que incluya el plugin de decodificación de señales. Resulta interesante observar la cantidad de dispositivos que hay transmitiendo información constantemente alrededor de nosotros. En este enlace os dejo un vídeo tutorial del conocidísimo LU8MIL sobre la instalación del plugin y ejemplo de recepción
