Antena móvil "Bugcatcher" de fabricación casera para la escucha de radiodifusión en onda corta . Pros y contras

¿Sirve una antena móvil "Bugcatcher" para la escucha de radiodifusión en onda corta?

¡Hola a todos, apasionados del dial!

En el mundo de la radioafición y la escucha de onda corta (SWL), a menudo nos topamos con diseños clásicos de antenas caseras que llaman la atención por su aspecto técnico y robusto. Un ejemplo perfecto es la famosa antena vertical móvil multibanda tipo "Bugcatcher" (o de carga central/base con derivación por clips).

A raíz de algunos esquemas y diagramas que han circulado recientemente en la comunidad, muchos nos preguntamos: ¿merece la pena construir e instalar este tipo de antena si nuestro único objetivo es escuchar emisoras internacionales de radiodifusión?

A continuación, analizamos a fondo sus ventajas, sus limitaciones y si realmente compensa frente a otras alternativas.

¿Cómo funciona este diseño?

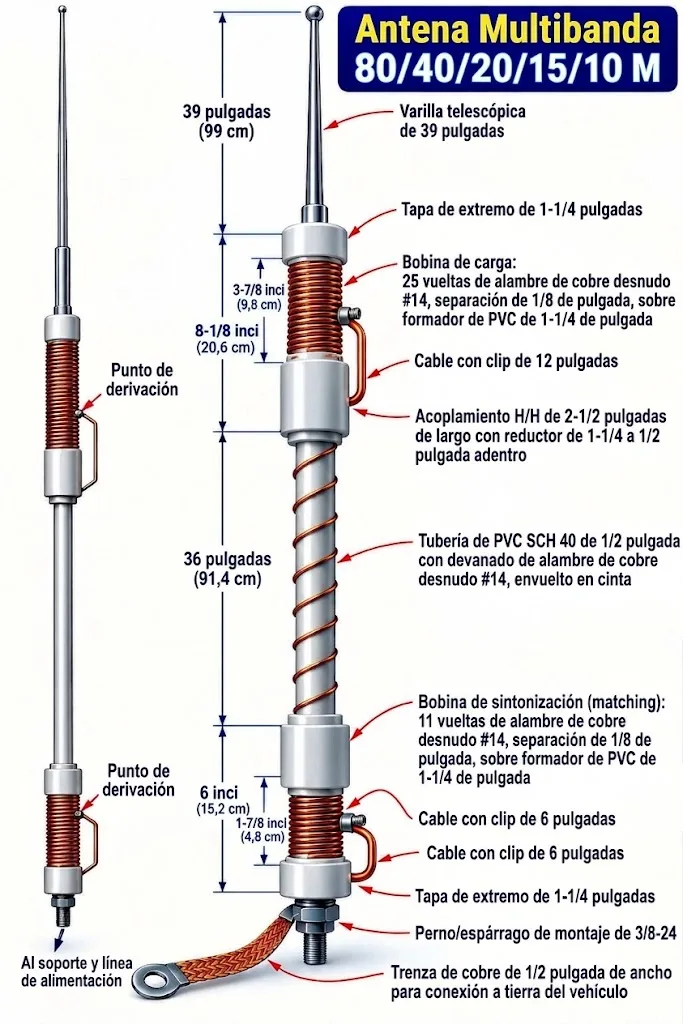

Para los que no la conozcan, esta antena combina un látigo telescópico superior con dos bobinas principales:

1. Bobina de carga (Loading Coil): Compensa la falta de longitud física del látigo.

1. Bobina de sintonización (Matching Coil): Adapta la impedancia cerca de la base.

Su secreto radica en los puntos de derivación con clips de cocodrilo. Moviendo el clip a lo largo de las espiras de alambre desnudo, cortocircuitamos parte de la bobina y cambiamos la frecuencia de resonancia de la antena para adaptarla a diferentes bandas de HF (desde los 80 hasta los 10 metros).

Puntos a favor para el radioescucha (SWL)

• Gran selectividad de señal: Al ser una antena que resuena de forma estrecha en la frecuencia seleccionada, actúa como un "prefiltro" natural. Esto ayuda a atenuar interferencias de bandas adyacentes y reduce el ruido de fondo broad-band.
• Excelente en frecuencias específicas: Si sintonizas el clip exactamente en una banda de radiodifusión comercial (por ejemplo, la banda de 31 o 25 metros), la intensidad de señal de las emisoras internacionales será muy buena.
• Tamaño reducido: Es una solución genial si vives en un piso o no dispones del espacio que requiere un gran dipolo de hilo en el exterior.

El gran "pero": la comodidad en radiodifusión

Aunque es un proyecto de bricolaje apasionante, tiene un inconveniente clave cuando nos dedicamos a la radiodifusión comercial: la necesidad de ajuste manual continuo.

Las condiciones de propagación en la onda corta cambian constantemente. Es muy habitual empezar escuchando frecuencias altas de día (como 15 o 17 MHz) y bajar a bandas nocturnas (como 6 o 9 MHz) a medida que oscurece. Con esta antena, cada vez que quieras dar un salto grande en el dial para buscar emisoras de otros continentes, tendrás que cambiar manualmente la posición de las pinzas en la bobina. Para el scanning rápido o la escucha relajada, se vuelve algo tedioso.

Además, como cualquier antena vertical, sigue necesitando una buena conexión a masa o plano de tierra (mediante la trenza inferior) para rendir al máximo y evitar captar demasiado ruido eléctrico del hogar.

¿Construirla o buscar alternativas?

• Sí si... te apasiona el cacharreo (homebrew), quieres un proyecto económico de fin de semana con tubos de PVC y alambre de cobre, o buscas escuchar una banda fija de radioaficionados u onda corta.

• No es la mejor opción si... tu prioridad es la comodidad y quieres recorrer todas las bandas de radiodifusión comercial de un vistazo sin salir a mover clips.

¿La mejor alternativa? Para la escucha pura de radiodifusión, un simple hilo largo (Long Wire) de 10 a 20 metros acoplado con un UnUn 9:1 o una antena activa Mini-Whip montada en el exterior te darán un rendimiento excelente en todo el espectro de HF de forma simultánea y sin mover un solo ajuste.

Inspirado en: Post de Clinton Fox en Qodosen DX-286 and Qodosen SR-286 Radio Models Multiband Radio Lovers Group

Y vosotros, ¿habéis probado alguna vez antenas cargadas con bobina para recepción? ¡Dejad vuestra experiencia y comentarios abajo!
